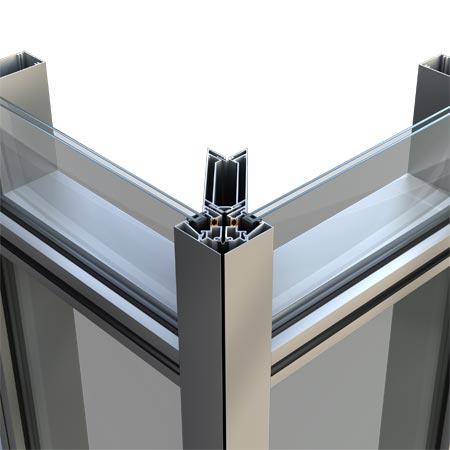

La facciata unificata Smartia M85 è un sistema di facciata a cellule, robusta e ad elevato isolamento. Ideale per edifici a piani alti, in quanto fornisce la possibilità di creare facciate con differenti design, conformemente alle più recenti tendenze architettoniche.
• Può essere applicato un vetro con spessore totale di 14,5 mm o 25,4 mm o 33,5 mm
• Le coperture esterne in alluminio offrono un'applicazione facile e sicura
• Facile sostituzione in caso di dei vetri rotti
• Si possono applicare diverse tipologie di aperture: a battente, in parallelo, a spingere, anta/ribalta Smartia
• Larghezza visibile dall'esterno: 85 mm hor. / 85 mm ver.
• Profondità montante: 203 mm
• Profondità traverso: 203 mm
• Vetro: Tipo unificato con guarnizioni EPDM
• Spessore del vetro: 14,5 / 25,4 / 33,5 mm
• Inerzia max. della struttura esterna: Ix=25 Iy=921 cm4
• Inerzia max. dei traversi: Ix=248 Iy=1511 cm4
Tipo di apertura di sfiato
• Fissa
• Finestra in parallelo
• Finestra con cerniera sulla parte superiore
• Finestra incernierata all'interno
Estetica dell'esterno
• Telaio in alluminio visibile: 37,7 mm
• Distanza tra i telai: 21,6 mm orizzontalmente - 8 mm verticalmente
